一、概述
淄博潤瑪電子科技有限公司 RM-10V 系列小電流微機選線裝置采用多重選線判據來構成綜合判據，采用信息融合技術，利用各種判據選線。采用連續選線技術，充分利用整個接地過程中的有效數據，提高選線結果的可靠性與準確性。
二、裝置特色：
1、不需要整定、調試簡單、維護量小；
2、使用范圍廣，長短線不限、并聯運行的出線數不限；
3、可區分線路接地和母線接地；
4、能迅速消除鐵磁諧振，并判明其頻率及幅值；
5、分析速度快。被測線路出現接地故障時，能在1秒內得出分析結果。
6、可區分單相接地故障為線路故障還是母線故障。
7、可嚴格區分單相接地與PT一次斷線、基頻諧振故障，防止裝置誤動作。
8、本產品完善的通訊接口可與國內外不同廠家聯機，實現綜合自動化。
三、技術參數
1、電壓等級：1 - 2個；
2、母線段數：1 - 4段；
3、出線配置：12路、28路、36路、44路、60路；
4、輸出方式：分并行方式（開關量輸出）和串行通訊方式（RS232、RS422和RS485接口）
5、接地外報警節點輸出：DC220V/0.5;A
6、工作電源：AC100V - 250V 50Hz
7、工作環境溫度： -10℃ ～ 55℃
8、機箱參數： 標準4U上架型工業機箱 482.6×177.5 ×276（430） mm3
四、構成與功能：

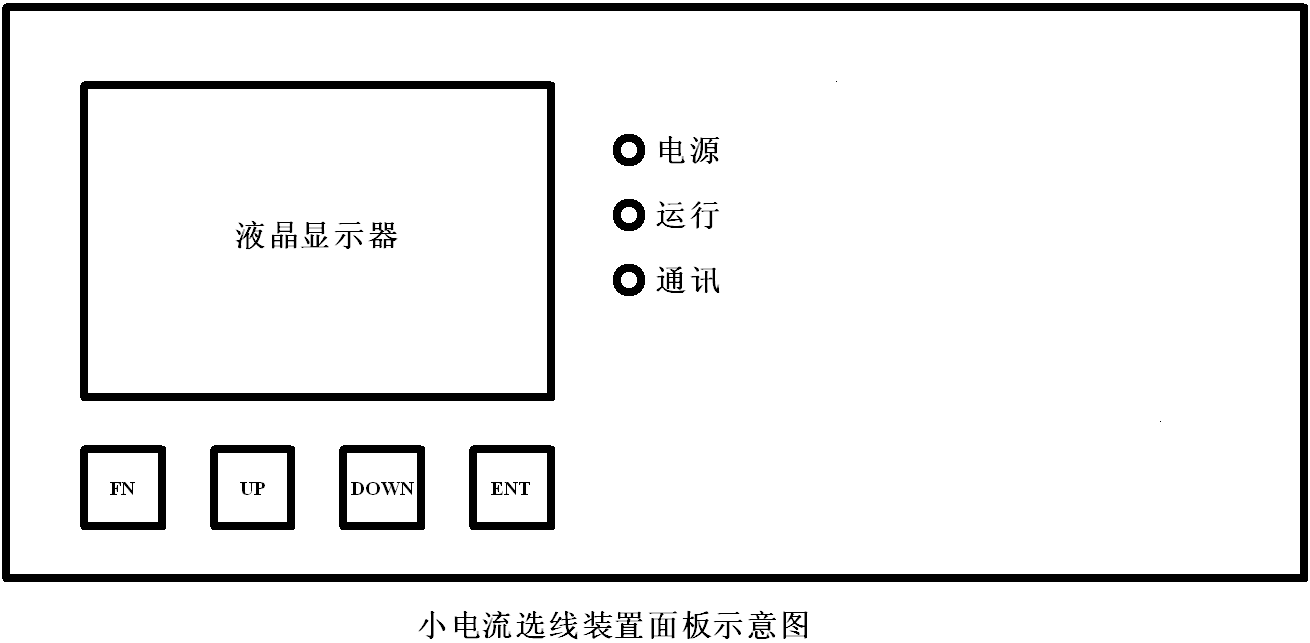

1、裝置前面板：

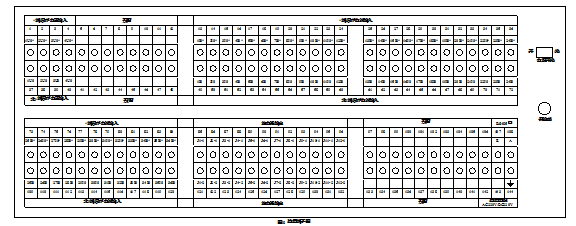

2、裝置背面接線端子分布圖：
